结构及特点 XBL5040ZZZBEV 纯电动自装卸式垃圾车，是在 ZB1047BEVGDPJ1 纯电动二类底盘上加装垃圾箱、副车架、上料机构、刮板、液压系统、电气系统等装置改装而成一款纯电动专用车，各总成匹配合理，完全达到国家对于新能源产品底盘的各项法规要求、可靠性高。

按照整车轻量化的设计思路，箱体由底板、侧板、前后板等组成船型密封无泄漏结构， 选用薄型耐腐蚀板材，外部加强骨架、油缸座及翻倒支点采用减薄的高强度钢，来替代常用的型材。焊接成组件后结构稳定可靠，在减轻自身重量的情况下保证箱体最大装载能力。箱体前板通过多道折筋加强，并向前倾斜一定角度，便于倾倒处于箱体前部的垃圾。

选用集成式动力驱动装置，由电机、电机控制器、液压油泵、油箱等部件组成，合理的选择布置形式有利于缩小动力单元集成空间，相比独立的油箱和电机油泵组结构要轻巧许多。 电机采用体积小低噪声的同步电机。

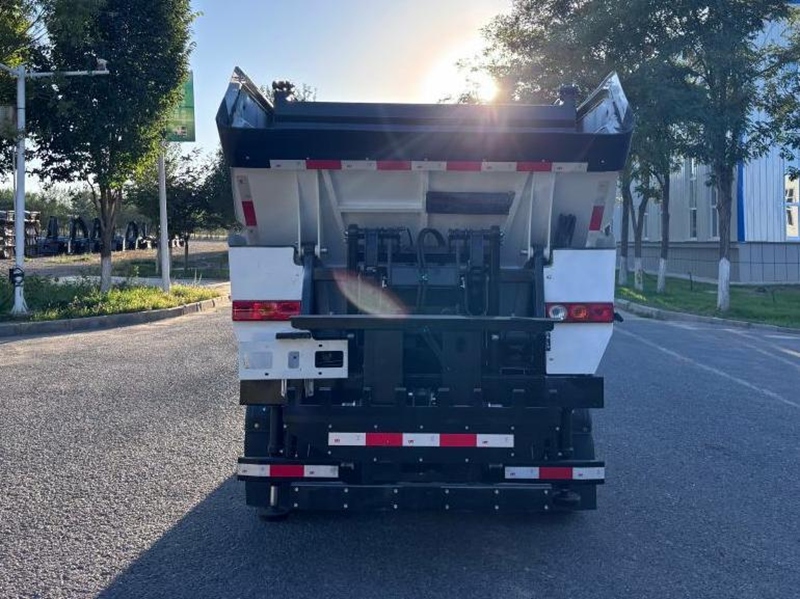

可提升双 240 升、单 660 升标准垃圾桶，上升过程中无垃圾泄露，动作顺畅，安全可靠。 采用后装刮板压缩技术，对生活垃圾大幅度压缩减容。箱体顶部装有刮板，在压缩过程中，推板在推板油缸的作用下，向后进行压缩垃圾。由于刮板设计与箱体底板有最小间隙，保证垃圾进料干净、压缩实在，从而加大垃圾装载量。

采用 CAN 总线控制技术，动作安全可靠，故障率低，避免因误操作而造成事故。液压、 电气关键原器件均采用国际标准设计并采用模块式液压元件，性能稳定可靠。配夜间工作灯， 方便夜间工作，扩大工作时间范围。

底盘特征

1)采用原装汽车底盘进行改装，使用电动机-驱动桥整体式驱动方式，确保系统更安全可靠， 大大的减少了传动装置，提升了整车的稳定性和可靠性。

2)以锂离子电池为能源，并采用智能 BMS 管理系统和多合一控制器（预充电、防静电、绝缘 监测、高压环路互锁、过流检测和高低压保护）起到了高压电系统故障诊断和安全管理的智能管理系统的作用。是一款绿色、低碳、环保、节能、无噪音的产品。

3)采用三相交流永磁同步电机，配套控制器和智能水冷驱动系统，使得整套驱动系统峰值效率能达到 95%，承载能力强，使得整车起步加速、爬坡以及过载性能加强，大大提高了整车效率。
